Static Routing And Route Sumarization

Rute statis di R1 ke LAN-nya R2 adalah sebagai berikut :

R1(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.2

Keterangan :

ip route – adalah perintah untuk rute statis.

172.16.1.0 – Alamat jaringan yang dituju.

255.255.255.0 - Subnet mask jaringan yang dituju.

172.16.2.2 – IP Address dari interface-nya R2, sebagai "next-hop" dari jaringan ini.

Langsung saja kita mulai dengan beberapa tahap untuk mengaturnya:

1. Buka Paket Tracer

2. Siapkan Device yang dibutuhkan yaitu :

• 3 Buah PC
• 3 Buah Router Generic
• 3 Buah Switch
• 6 Kabel Straight
• 2 Kabel DCE

3. Port dan Kabel Antar Device

• Fa PC1 dengan Fa0/1 Switch1 Menggunakan Kabel Straight
• Fa0/2 Switch1 dengan Fa0/0 Router1 Menggunakan Kabel Straight
• Ser2/0 Router1 dengan Ser2/0 Router2 Menggunakan Kabel DCE
• Fa PC2 dengan Fa0/1 Switch2 Menggunakan Kabel Straight
• Fa0/2 Switch2 dengan Fa0/0 Router2 Menggunakan Kabel Straight
• Fa PC3 dengan Fa0/1 Switch3 Menggunakan Kabel Straight
• Fa0/2 Switch3 dengan Fa0/0 Router3 Menggunakan Kabel Straight
• Ser2/0 Router1 dengan Ser3/0 Router2 Menggunakan Kabel DCE



4. Setting IP Addres, Subnet Mask dan Default Gateway Pada PC

     Doble klik pada PC

     Klik Dekstop > IP Configuration > Masukkan IP, SM dan DG > close



PC 1

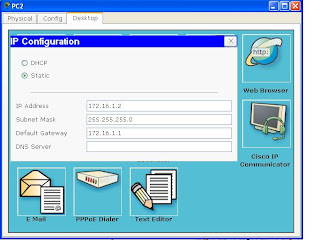

PC 2

PC 3

5. Setting Router.

Router 1

Double Klik Pada Router 1 > Pilih Tab CLI

Ketikkan no kemudian enter

Kemudian Masukkan perintah berikut :

Router>ena

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 172.16.3.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#int ser 2/0

Router(config-if)#ip add 172.16.2.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#exit

Router 2

Double Klik Pada Router 2 > Pilih Tab CLI

Ketikkan no kemudian enter

Kemudian Masukkan perintah berikut :

Router>ena

Router#conf t

Router(config)#int fa 0/0

Router(config-if)#ip add 172.16.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#int ser 2/0

Router(config-if)#ip add 172.16.2.2 255.255.255.0

Router(config-if)#clock rate 64000

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#int ser 3/0

Router(config-if)#ip add 192.168.1.2 255.255.255.0

Router(config-if)#clock rate 64000

Router(config-if)#no sh

Router(config-if)#exit

Router 3

Double Klik Pada Router 3 > Pilih Tab CLI

Ketikkan no kemudian enter

Kemudian Masukkan perintah berikut :

Router>ena

Router#conf t

Router(config)#int fa0/0

Router(config-if)#ip add 192.168.2.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#int ser 2/0

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#exit

6. Setting IP Route Router

Router 1

Router>ena

Router#conf ter

Router(config)#ip route 192.168.0.0 255.255.252.0 ser 2/0

Router(config)#ip route 172.16.1.0 255.255.255.0 ser 2/0

Router(config)#

Router2

Router>ena

Router#conf ter

Router(config)#ip route 172.16.3.0 255.255.255.0 ser 2/0

Router(config)#ip route 192.168.2.0 255.255.255.0 ser 3/0

Router(config)#

Router 3

Router>ena

Router#conf t

Router(config)#ip route 172.16.0.0 255.255.252.0 ser 2/0

Router(config)#

Keterangan

Pada Settting IP Rote yang berwarna biru, menggunakan Route Sumarization, dan ini cara membuat sumarizationnya:

6. Lakukan Show IP Route pada router1, router2, router3

7. Ini dia hasil akhirnya:

8. Pengujian Koneksi:

    Ping dari PC1 ke PC3 dengan IP Address 192.168.2.2

 Sekian penjelasan mengenai Static Routing And Route Sumarization.

 Semoga bermanfaat...!!!!!

TUGAS JARKOM III

Rancangan Topologi Jaringan

Yupz, met datang di entry qiqy selanjutnya. Kali ini qiqy bakal ngebahas mengenai tugas terbaru tentang rancangan topologi sederhana,,,, Tugas ini qiqy persembahkan buat dosen yang geoolll teo lah.... (gaul banget maksudnya) iuuuhhh..... Om Jack, itu nama ngetrendnya,,,
Oke deh langsung aja ya,,,,, berikut sedikit penjelasanku mengenai tugas jarkom III,,, C.E.K.I.B.R.O.T...!!!!

Soalnya nie:

Nah sebelumnya kita perlu siapkan 2 router, 1 switch, dan 2 PC di packet tracer:

Pasang kabel:

Selanjutnya kita perlu menyetting router:

CARA SETTING ROUTER 1:
Router>ena
Router#config t
Router(config)#hostname R1
R1(config)#int fa0/0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#ex

R1(config)#int ser2/0
R1(config-if)#ip add 192.168.2.1 255.255.255.0
R1(config-if)#clock rate 64000
R1(config-if)#no sh
R1(config-if)#ex

R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.2.0
R1(config-router)#ex
R1(config)#ex
R1#


CARA SETTING ROUTER 2:
router 2
Router>ena
Router#config t
Router(config)#hostname R2
R2(config)#int fa0/0
R2(config-if)#ip add 192.168.3.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#ex

R2(config)#int ser2/0
R2(config-if)#ip add 192.168.2.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#ex

R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#network 192.168.2.0
R2(config-router)#network 192.168.3.0
R2(config-router)#ex
R2(config)#ex
R2#


Dan jangan lupa atur pula IP dari kedua PC, agar konfigurasinya berhasil.
Nah ini yang dah berhasil:

Kita cek melalui command prompt:

Oke.... selesai dah,,,, sekian postinganku kali ini, semoga bermanfaat. tengyuuuu...... iuuhhhh..!!!!!
